3.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S

  • 3.95 Inch TFT LCD Display Module , 480x480 Resolution , 700nits Driving IC ST7701S
  • 3.95 Inch TFT LCD Display Module , 480x480 Resolution , 700nits Driving IC ST7701S
  • 3.95 Inch TFT LCD Display Module , 480x480 Resolution , 700nits Driving IC ST7701S
  • 3.95 Inch TFT LCD Display Module , 480x480 Resolution , 700nits Driving IC ST7701S
  • 3.95 Inch TFT LCD Display Module , 480x480 Resolution , 700nits Driving IC ST7701S
Lugar de origem China
Marca HuaXin
Certificação ISO14001/ ISO9001/IATF16949
Número do modelo ESHX040WVSM5-001-TP
Quantidade de ordem mínima 1000PCS
Preço Negociável
Detalhes da embalagem caixa de blister+foam box+bubble bag+inside carton+master
Tempo de entrega 6weeks~8weeks
Termos de pagamento T/T
Habilidade da fonte 100K pelo mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tecnologia de exibição Exibição LCD Nome Ecrã TFT
Tamanho 3,95" Resolução 480*480
Brilho 700cd/m2 Ângulo de visualização ângulo de visão livre
Interface Mipi / 20pin
Destacar

3Módulo de exibição TFT de.95 polegadas

,

Módulo de exibição TFT de 700 nits

,

Display TFT LCD de 480x480
Deixe um recado
Descrição de produto
ESHX040WVSM5-001-TP é um módulo de exibição TFT quadrado de 3,95 polegadas com painel táctil, resolução é 480x480 e brilho é 700c/d e interface é 20pins/MIPI, driver de LCD IC é ST7701S


A: Parâmetro do produto

item Especificações Unidade
Nome do modelo ESHX040WVSM5-001-TP
Tamanho da tela 3.95 polegada
Resolução 480*480 pontos
Direção de visualização Todos A partir das 18h
Tamanho do módulo 84.05 ((H) x 84.05 ((V) x 4.15 ((D) mm
Área ativa 71.86 ((H) x 70.18 ((V) mm
Luminância 700 cd/m2
Interface Mipi / 20pin - Não.
Com/sem TP com C-TP - Não.
IC do condutor LCM ST7701S - Não.
Controlador CTP GT911 - Não.
Voltagem de entrada 3.3 V
Temperatura de operação -20~+70 °C
Temperatura de armazenamento -30~+80 °C

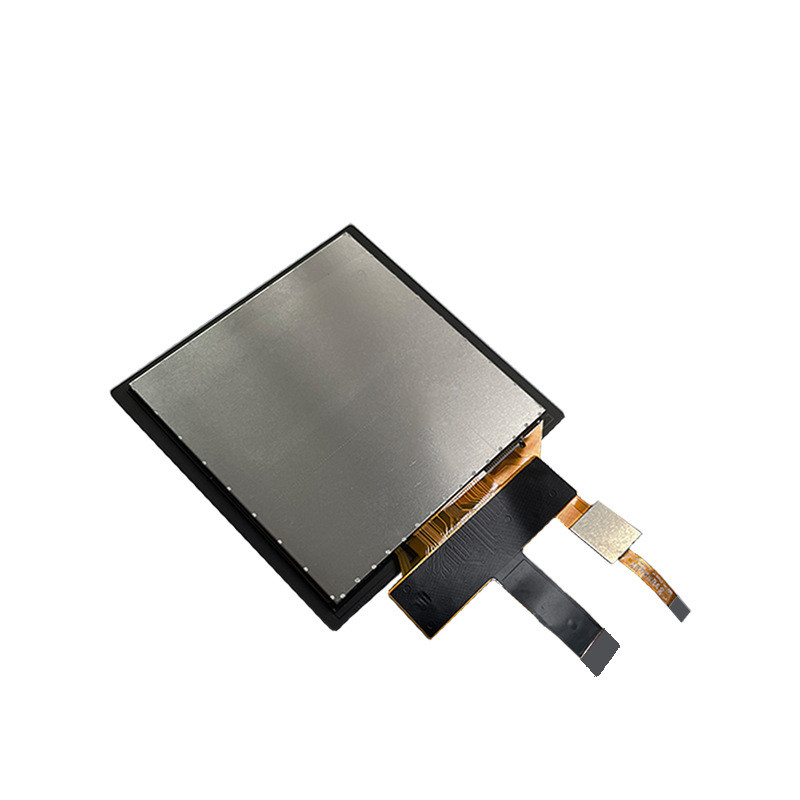

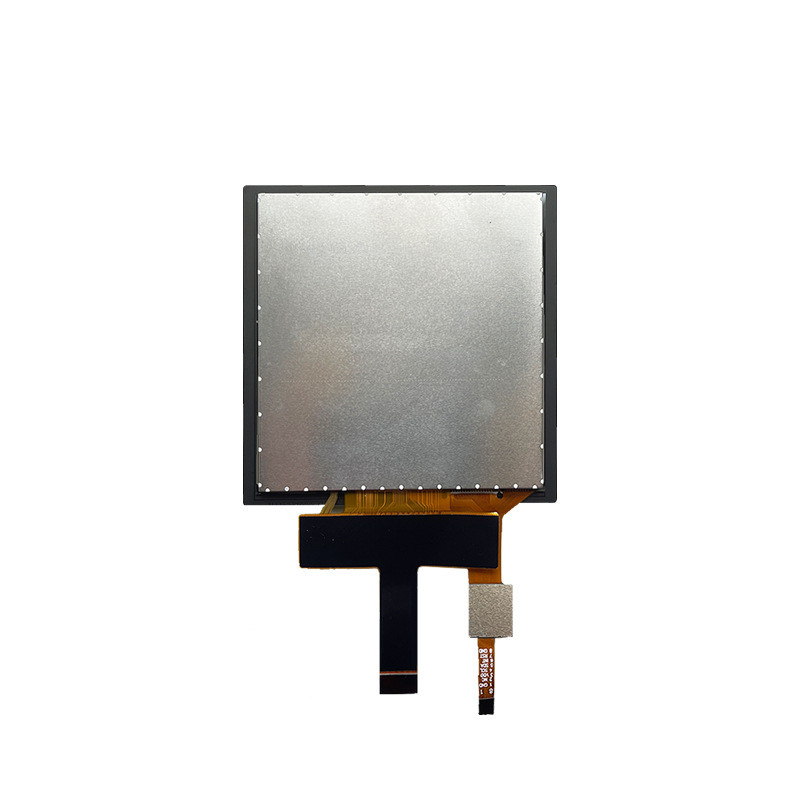

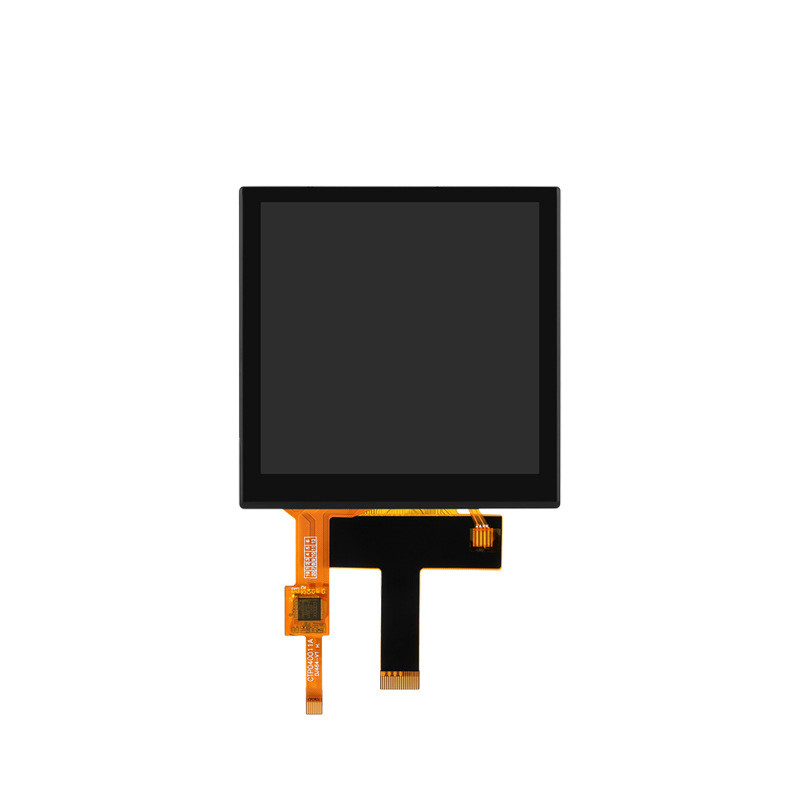

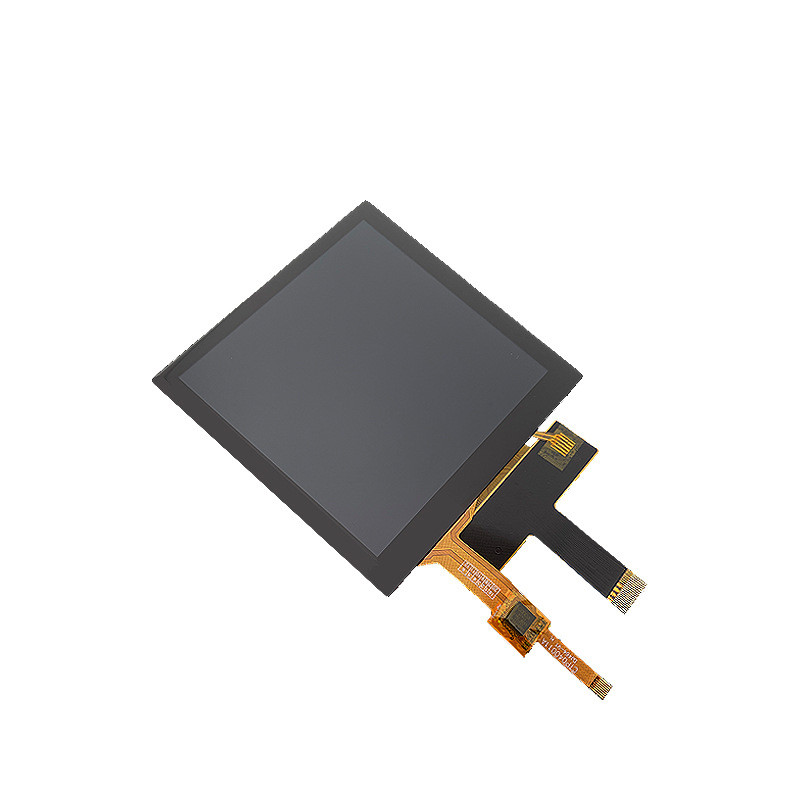

B:Imagem do produto
3.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S 03.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S 13.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S 23.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S 3

C: Desenho



3.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S 4



D:Conhecimento do produto da TFT



Diagrama de fluxo de entrada do substrato tft e de fluxo de entrada do substrato CF, conforme indicado a seguir


3.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S 5



Estrutura TFT como abaixo

3.95 polegadas TFT LCD Display Module, 480x480 Resolução, 700nits Driving IC ST7701S 6




E: Informações sobre a empresa

Vantagem da Huaxin:
1. base industrial localizada na cidade interior que tem um custo-benefício
2. equipamento novo mais avançado que pode manter a qualidade estável
3. a maioria dos processos utiliza equipamento totalmente automático que tem eficácia e qualidade estável
4. engenheiros profissionais e líderes de produção que trabalham no campo do LCD há mais de 20 anos
5. auto-projeto para produto personalizado

Os nossos certificados
1.ISO14001/
2.ISO9001/IATF16949
3.SGS do módulo LCD



  • Huaxin Technology (Enshi) Co., LTD
  • Hubei.Enshi
  • Data de fundação:2009
  • Empresa de alta tecnologia que trabalha principalmente em investigação e desenvolvimento, produz e vende LCD,LCM,TFT,backlight,OLED
  • O LCD inclui: VA,TN, HTN, STN, FSTN, CSTN e outras séries
  • O LCM inclui: COB,TBA, COG,TP, backlight LED e outras séries
  • capital registado: vinte milhões
  • pessoal atual: mais de 500
  • A RD representa 10%
  • O QC representa 15%



F: Capacidade de produção



Produção anual
Capacidade		 2021 (atual) 2022 (Objetivo) 2023 (desafio) 2024 (desafio) 2025 (desafio) Observação
Produto LCD
Capacidade		 4.5 9 9 9 9 Unidade:milhares de
Logaritmos/Dia
Produto LCM
Capacidade		 70 150 300 450 450 Unidade: Mil
peça/dia
Produto de luz de fundo
Capacidade		 100 200 300 500 500 Unidade: Mil
peça/dia
Produto OLED
Capacidade		 10 20 30 40 50 Unidade: Mil
peça/dia





G: Aplicação do produto



1. navegação automóvel e impressora

2. videoconferência e publicidade

3.Equipamentos automóveis e médicos

4.equipamento de fitness e dispositivos portáteis

5- controlo industrial e aplicação em casa



H: Características do ecrã TFT



1.Qualidade da imagem: As telas TFT oferecem excelente qualidade de imagem com alta resolução, nitidez e precisão de cores.



2Tempo de resposta: Os ecrãs TFT têm tempos de resposta rápidos, o que significa que podem ligar e desligar pixels rapidamente.



3Ângulos de visão: os ecrãs TFT normalmente fornecem ângulos de visão amplos,permitindo que o ecrã seja visualizado claramente a partir de diferentes posições e ângulos sem mudanças significativas de cor ou perda de qualidade de imagem.



4.Eficiência energética: os ecrãs TFT são eficientes em termos energéticos em comparação com outras tecnologias de ecrã.



5Tamanho e flexibilidade: Os ecrãs TFT podem ser fabricados em vários tamanhos, desde pequenas telas para dispositivos portáteis até grandes painéis para TVs e monitores.



6Iluminação de fundo: a maioria dos ecrãs TFT requer um sistema de iluminação de fundo, como a iluminação de LED (diodo emissor de luz), para iluminar a tela.



7. Ampla aplicação:



I: Existem desvantagens ou limitações no uso de ecrãs TFT?



1Ângulos de visão limitados:

2Relação de Contraste Limitada

3Iluminação de fundo e consumo de energia

4Tempo de resposta e Movimento Desfocado

5- Flexibilidade limitada

6. Gamut de cor limitada
