Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits

  • 2.25 inch tft display module with PCB 76*284 dots 12:00 o"clock 4wire SPI interface 300nits
  • 2.25 inch tft display module with PCB 76*284 dots 12:00 o"clock 4wire SPI interface 300nits
  • 2.25 inch tft display module with PCB 76*284 dots 12:00 o"clock 4wire SPI interface 300nits
  • 2.25 inch tft display module with PCB 76*284 dots 12:00 o"clock 4wire SPI interface 300nits
  • 2.25 inch tft display module with PCB 76*284 dots 12:00 o"clock 4wire SPI interface 300nits
  • 2.25 inch tft display module with PCB 76*284 dots 12:00 o"clock 4wire SPI interface 300nits
Lugar de origem China
Marca HuaXin
Certificação ISO14001/ISO9001/IATF16949
Número do modelo ESHX76284
Quantidade de ordem mínima 1000 pcs
Preço Negotiated
Detalhes da embalagem blister + caixa de espuma + saco de bolhas + embalagem interior + embalagem principal
Tempo de entrega 6 a 8 semanas
Termos de pagamento T/T
Habilidade da fonte 100 mil por mês.

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tecnologia de exibição Módulo de TFT Nome Exibição LCD
tamanho 2.25” Tipo de exibição TN
Interface SPI Ângulo de visualização 12- A partir das 9h.
Resolução 76*284
Deixe um recado
Descrição de produto

ESHX76284  é um display LCD TFT tipo barra de 2,25  polegadas com PCB e 8PIN, 76*284  resolução e interface SPI, ângulo de visão é 12:00 o'clock  , brilho é 300 c/d



A: Parâmetro do Produto

Part No: ESHX76284
Modo de exibição Módulo de display TFT de 2,25 polegadas
tamanho do contorno (mm) 21.08x73.15*3.56
Tamanho AA (mm) 14.797*55.295
Pontos de exibição 76*284
Ângulo de visão 12:00
Brilho 300c/d
interface 4 fios SPI
IC de condução ST7789

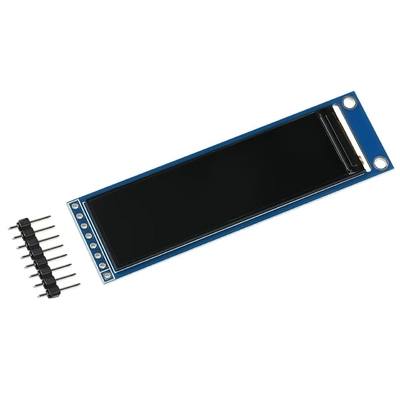

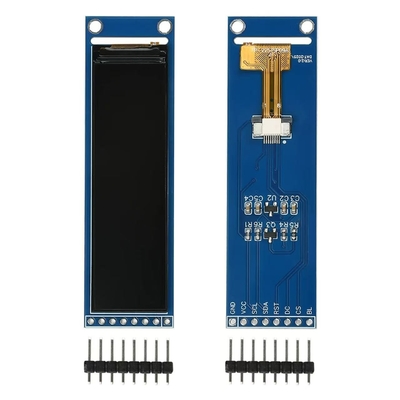

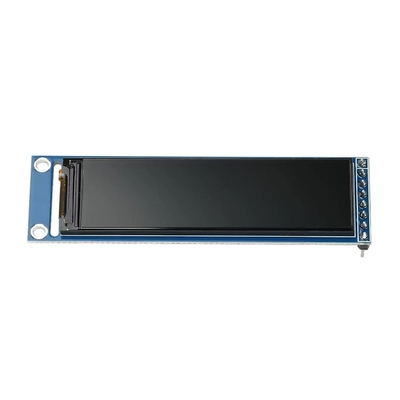

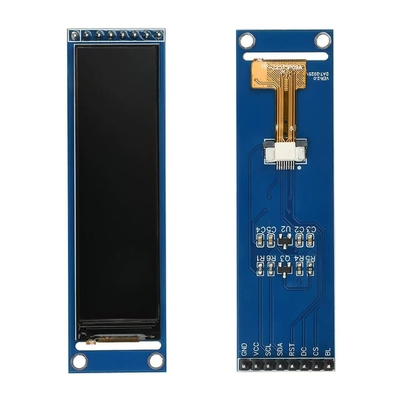

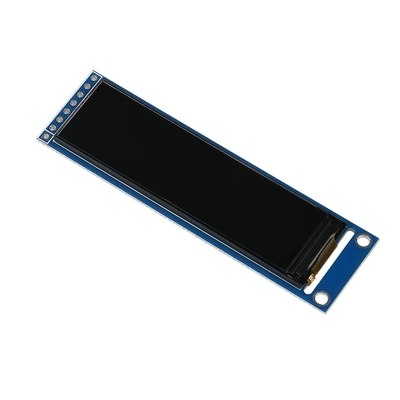

B: Imagem do Produto

Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits 0Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits 1Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits 2Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits 3Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits 4







C: Desenho




D: Conhecimento do Produto TFT



fluxograma de entrada do substrato tft e entrada do substrato CF como abaixo


Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits 5



Estrutura TFT  como abaixo

Módulo de display TFT de 2,25 polegadas com PCB 76*284 pontos, 12:00 o'clock, interface SPI de 4 fios, 300 nits 6




E: Informações da Empresa

Vantagem Huaxin:
1. base de fábrica localizada na cidade interior, que é econômica
2. equipamento novo mais avançado que pode manter a qualidade estável
3. a maioria dos processos usando equipamentos totalmente automáticos que têm eficiência e qualidade estável
4. engenheiros profissionais e líderes de produção que trabalham no campo de lcd há mais de 20 anos
5. design próprio para produto personalizado

nossos certificados
1.ISO14001/
2.ISO9001/IATF16949
3.SGS do módulo LCD



  • Huaxin Technology (Enshi)Co.,LTD
  • Hubei.Enshi
  • Data de fundação:2009
  • empresa de alta tecnologia que trabalha principalmente em pesquisa e desenvolvimento, produção e venda de LCD, LCM, TFT, luz de fundo, OLED
  • LCD inclui: VA, TN, HTN, STN, FSTN, CSTN e outras séries
  • LCM inclui: COB, TBA, COG, TP, luz de fundo LED e outras séries
  • capital social: vinte milhões
  • funcionários atuais: 500+
  • RD representa 10%
  • QC representa 15%



F: Capacidade de Produção



Produção Anual
Capacidade		 2021 (Atual) 2022 (Meta) 2023 (Desafio) 2024 (Desafio) 2025 (Desafio) Observação
Produção de LCD
Capacidade		 4.5 9 9 9 9 Unidade: milhares de
logaritmos/Dia
Produção de LCM
Capacidade		 70 150 300 450 450 Unidade: Mil
peça/Dia
Produção de luz de fundo
Capacidade		 100 200 300 500 500 Unidade: Mil
peça/Dia
Produção de OLED
Capacidade		 10 20 30 40 50 Unidade: Mil
peça/Dia





G: Aplicação do Produto



1. navegação automotiva e impressora

2. videochamada e publicidade

3.Dispositivos automotivos e médicos

4. equipamentos de fitness e dispositivos portáteis

5. controle industrial e eletrodomésticos



H: Características da Tela TFT



1. Qualidade da Imagem: As telas TFT oferecem excelente qualidade de imagem com alta resolução, nitidez e precisão de cores.



2. Tempo de Resposta: As telas TFT têm tempos de resposta rápidos, o que significa que podem alternar os pixels rapidamente.



3. Ângulos de Visão: As telas TFT geralmente fornecem amplos ângulos de visão, permitindo que a tela seja vista claramente de diferentes posições e ângulos sem mudanças significativas de cor ou perda de qualidade de imagem.



4. Eficiência Energética: As telas TFT são eficientes em termos de energia em comparação com outras tecnologias de exibição.



5. Tamanho e Flexibilidade: As telas TFT podem ser fabricadas em vários tamanhos, variando de telas pequenas para dispositivos portáteis a painéis grandes para TVs e monitores.



6. Retroiluminação: A maioria das telas TFT requer um sistema de retroiluminação, como retroiluminação LED (Diodo Emissor de Luz), para iluminar a tela.



7. Ampla Aplicações:



I: Existem desvantagens ou limitações no uso de telas TFT?



1. Ângulos de Visão Limitados:

2. Relação de Contraste Limitada

3. Retroiluminação e Consumo de Energia

4. Tempo de Resposta e Desfoque de Movimento

5. Flexibilidade Limitada

6. Gama de Cores Limitada
